We hebben naar een model gekeken en geprobeerd de performance te verbeteren. Om dit te doen tellen we  het aantal driehoeken in de tekening, dit zegt veel over de performance van het model.



Voor het versimpelen van (koop)onderdelen voorzien wij 3 mogelijkheden:

1- Handmatig geometrie versimpelen (blokjes en cylinders maken, evt met Tools->werkstuk maken)

2- Export als STL, vervang het component vervolgens

3- Shrinkwrap maken van het bestand



Handmatig de geometrie versimpelen kost te veel tijd, hierdoor niet aan te raden. Omdat van kooponderdelen de buitenkanten alleen interessant zijn kan het voor complexe modellen ook prestatiewinst opleveren als de binnenkant van een onderdeel opgeschoont/verwijderd wordt.

Hieronder hebben wij voor enkele onderdelen een shrinkwrap of stl export gemaakt, zie de uitkomsten:



D0000700-_.00-Williams 345 tender + baan

Origineel -> 1100k

STL -> 575k (gem kwaliteit)

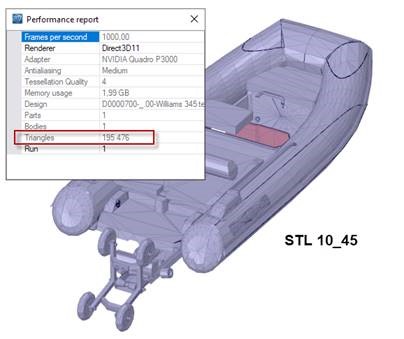

STL -> 195k (lage kwaliteit)

In deze subsamenstelling bestaan een aantal onderdelen met veel details. Deze hebben wij ook met Shrinkwrap ingepakt.

STL+Shrinkwrap -> 370k

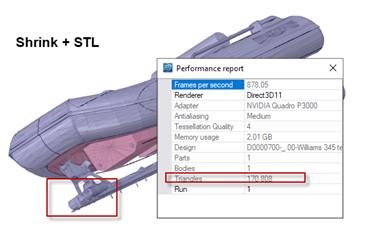

STL+Shrinkwrap -> 170k (kwaliteit laag)

Shrinkwrap -> 625k (10mm)

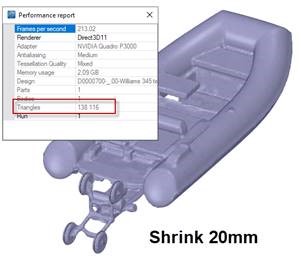

Shrinkwrap -> 138k (20mm)



Dan heeft de renderingskwaliteit ook nog invloed (anti-aliasing = gemiddeld), zie hieronder het aantal driehoeken bij verschillende kwaliteiten.

5 = 1100k

4 = 650k

3 = 572

2 = 299

1 = 245



Garmin Fantom 24

Origineel -> 597k

STL -> 65k (gem kwaliteit)

STL -> 21k (grove kwaliteit)

Shrinkwrap -> 23k (10mm)

Shrinkwrap -> 6k (20mm)



Garmin GC 200

Origineel -> 102k

STL -> 65k (gem kwaliteit)

STL -> 30k (grove kwaliteit)

Shrinkwrap -> 0.6k (10mm)

Shrinkwrap -> 3k (5mm)



ACR_RCL

Origineel -> 255k

STL -> 108k (grove kwaliteit)

Shrinkwrap -> 4k (10mm)

Shrinkwrap -> 17k (5mm)



Let op, onderdelen die STL of Shrinkwrapped zijn kunnen niet bemaat worden in de tekening.





Hier zie je dat de STL een goede reductie van het aantal 3hoeken heeft, op sommige onderdelen na (bijv ACR_RCL).

Dit model heeft veel fijne details die in de STL wel meegenomen worden maar in de Shrinkwrap niet.

Ik denk dat de beste manier is om per (koop)onderdeel te kijken of en hoe het versimpeld kan worden.



Stappen voor STL onderdeel:

- Open component of subsamenstelling in nieuw tabblad

- Sla op als STL bestand (lage kwaliteit geeft al voldoende resultaat, bijvoorbeeld afwijking 10mm hoek 45graden)

- Open het STL onderdeel en sla op als SCDOC bestand

- Vervang het bestand in de samenstelling met het SCDOC bestand.

Hier kan evt eea geautomatiseerd worden om deze stappen niet telkens handmatig uit te voeren.



Stappen voor Shrinkwrap onderdeel (hier heb je de facetten module in SC wel nodig):

- Open component of subsamenstelling in nieuw tabblad

- Stel opties van Shrinkwrap in, selecteer alles en draai de functie



Tekenblad aanraders

• Geen wireframe
• Geen hidden lines
• Geen detail tekeningen (hier wordt een kopie van de originele tekening op de achtergrond gebruikt)



Wat wij aanraden is om de complexe (koop)onderdelen te versimpelen middels Shrinkwrap of vervangen door STL onderdelen, en de renderkwaliteit van de totale tekening op maximaal 4 te zetten. Dit moet resulteren in een betere performance van het totale model, inclusief tekeningen.
